一、項目概述與目標

1、項目概述

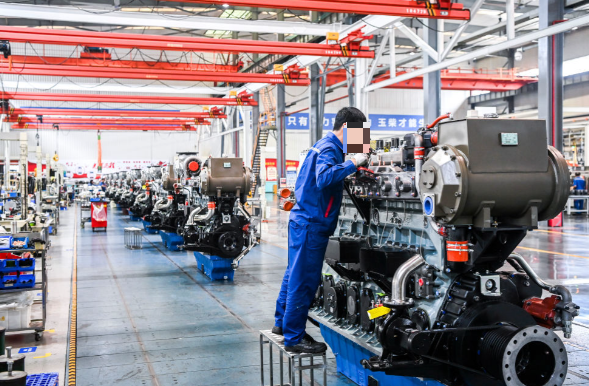

　　發動機制造廠通常包含機加車間、裝配車間、噴涂車間、倉庫、測試臺、辦公區、動力站房等多個功能區域。其弱電工程需要滿足復雜環境下的高可靠性、高安全性、高實時性要求，并兼顧未來的技術升級與產能擴張。

2、核心目標

　　生產安全：實現全廠無死角的安全防范，保障人員、設備和資產安全。

　　運營高效：打造高速、穩定的網絡基礎，支持MES、ERP等生產管理系統流暢運行。

　　管理智能：通過集中監控和智能化應用，降低運維成本，提升管理效率。

　　信息集成：打通各子系統數據孤島，為工廠數字孿生和智能制造奠定基礎。

二、設計原則

　　可靠性原則：關鍵系統(如網絡、監控)采用冗余設計，確保7x24小時不間斷運行。

　　先進性原則：采用成熟且先進的技術和設備，保證系統在未來5-10年內不落后。

　　開放性與標準化原則：采用國際標準協議和接口，便于系統集成和擴展。

　　可擴展性原則：系統架構和設備選型預留充足的擴展空間。

　　安全性原則：從物理安全和網絡安全兩個維度構建全方位防護體系。

　　經濟性原則：在滿足需求的前提下，優化方案，降低建設和長期運維成本。

三、主要弱電子系統詳解

　　以下將針對發動機制造廠的核心弱電子系統進行詳細闡述。

1、綜合布線系統

　　作為所有信息系統的“血管”，綜合布線是基礎中的基礎。

　　架構：采用星型結構，核心機房、各車間/樓棟分配線間、桌面/設備信息點三級結構。

　　骨干網：核心機房到各分配線間采用單模光纜，保證長距離、高帶寬傳輸。

　　水平布線：辦公區采用六類或超六類非屏蔽雙絞線，支持千兆/萬兆到桌面。生產車間考慮到電磁干擾，推薦采用六類屏蔽線或光纖到設備。

　　無線覆蓋：全廠部署高密度、工業級Wi-Fi網絡，滿足AGV小車、手持終端、移動設備的無縫漫游和穩定接入。在測試區、倉庫等區域需重點覆蓋。

2、計算機網絡系統

　　網絡架構：采用核心-匯聚-接入三層架構或核心-接入兩層架構(根據工廠規模)。核心交換機需高性能、高可靠性，支持冗余電源和模塊。

　　VLAN劃分：根據業務部門和安全等級，劃分不同的VLAN(如生產網絡、辦公網絡、安防網絡、設備網絡)，實現邏輯隔離，保障生產網絡的獨立性和安全性。

?網絡安全：

　　部署下一代防火墻、入侵檢測/防御系統、網絡行為管理系統。

　　對工業控制系統網絡進行安全隔離與審計，防止來自辦公網的威脅。

　　建立統一的網絡管理平臺，實現可視化運維。

3、安全防范系統

?視頻監控系統

前端布點：

　　廠區周界：采用激光夜視云臺球機，實現大范圍、無死角監控與主動預警。

　　主出入口/物流通道：采用高清車牌識別攝像機，聯動道閘系統。

　　車間內部：在生產線關鍵工位、出入口、通道、物料區部署防暴工業級網絡半球或筒型攝像機。部分區域需具備寬動態、強光抑制功能以應對強光環境。

　　倉庫：采用廣角攝像機覆蓋主要通道，并結合云臺球機進行細節巡查。

　　測試臺/精密區域：采用高清定焦攝像機，記錄關鍵測試過程和參數。

　　存儲與顯示：采用NVR或CVR(中心存儲) 模式，支持H.265編碼，存儲時間不少于90天。設置監控中心，部署LCD大屏拼接墻，用于集中顯示。

?門禁一卡通系統

　　控制點位：在廠區主出入口、各車間/辦公樓出入口、重要機房、倉庫、財務室等區域設置門禁點。

　　認證方式：采用IC卡/指紋/人臉識別多模態認證。高溫、油污車間推薦使用防水、防油污的工業級讀卡器。

?聯動功能：

　　與消防系統聯動，火警時自動釋放相關區域門禁。

　　與視頻監控聯動，刷卡時抓拍圖片或錄像，確保人卡合一。

　　可集成考勤、消費、巡更等功能，實現“一卡通”。

?入侵報警系統

　　周界防范：采用脈沖電子圍欄或振動光纖，一旦有人非法闖入，立即向監控中心報警。

　　內部防范：在重要區域(如數據中心、貴重品倉庫)安裝雙鑒探測器、玻璃破碎探測器等。

4、公共廣播與背景音樂系統

　　功能：兼顧背景音樂播放和消防緊急廣播。消防廣播具有最高優先權。

　　分區管理：按車間、辦公區、食堂、室外等分區，可獨立控制。

　　生產車間：廣播聲音需洪亮，穿透設備噪音。

　　辦公區：音質要求柔和，用于通知和背景音樂。

　　消防聯動：強制切入緊急廣播，指導人員疏散。

5、智能消防系統(火災自動報警系統)

　　設計：嚴格遵循國家消防規范，采用控制中心報警系統。

?探測器選型：

　　辦公區/倉庫：感煙探測器。

　　機加車間/噴涂車間：根據環境可能存在的粉塵、油氣，選用感溫探測器、火焰探測器或可燃氣體探測器。

　　聯動控制：報警后，可聯動切斷非消防電源、啟動排煙風機、釋放門禁、迫降電梯、啟動應急廣播等。

6、機房工程

　　位置：選擇在廠區的中心或安全區域。

　　內容：包括裝修、供配電(UPS)、精密空調、環境監控(溫濕度、漏水、煙霧)、防雷接地、機柜、氣體消防等。

　　要求：為服務器、網絡、存儲等核心設備提供一個恒溫恒濕、潔凈安全、連續運行的物理環境。

7、其他可選智能系統

　　能源管理系統：通過智能電表、水表、氣表采集數據，監控全廠能耗，進行能效分析與優化。

　　生產環境監控系統：在精密裝配、測試區域，對溫度、濕度、潔凈度進行實時監測和記錄。

　　AGV調度與管理系統：與Wi-Fi網絡深度融合，實現AGV小車的精確定位、路徑規劃和任務調度。

四、系統集成與平臺化

　　建議建設一個統一的IBMS(智能建筑管理平臺) 或 廠區運營中心平臺。

　　集成目標：將安防、消防、門禁、能耗、環境監控、廣播等子系統在一個平臺上進行集中監視、聯動控制和統一管理。

?價值：

　　一張圖管理：在電子地圖上可視化查看所有設備狀態和報警信息。

　　智能聯動：例如，周界報警后，平臺可自動調用附近攝像頭跟蹤、開啟現場照明、彈出報警信息并提示處置預案。

　　數據驅動決策：匯聚各系統數據，生成綜合報表，為管理者提供決策支持。

五、發動機制造廠弱電系統解決方案實施建議

　　分階段實施：可根據工廠建設進度，分階段實施，優先保障生產和安全相關的系統(如網絡、監控、門禁)。

　　專業團隊：選擇有大型工業廠房弱電項目實施經驗的集成商。

　　深化設計：在方案基礎上，結合工廠的詳細工藝布局圖進行深化設計，精確到每一個信息點、攝像頭的位置。

　　文檔與培訓：項目實施過程中需保留完整的圖紙、配置文檔。項目結束后，對廠方運維人員進行全面、系統的培訓。

　　百實科技發動機制造廠弱電解決方案不僅僅是子系統的簡單堆砌，更是通過前瞻性的規劃和深度的系統集成，構建一個能夠與生產工藝深度融合、賦能企業數字化轉型的“智能體”。百實科技發動機制造廠弱電系統整體解決方案將顯著提升工廠的綜合競爭力，是建設現代化“智慧工廠”的關鍵一步。
