一、項目背景

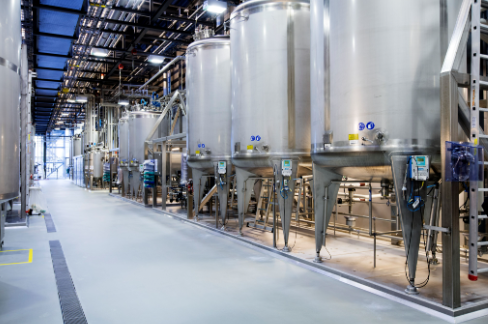

　　農藥廠作為精細化工生產場所，生產流程復雜、物料危險性高(如易燃、易爆、有毒)，對生產環境、安全管控、設備運維的要求極為嚴格。弱電系統作為廠區智能化管理與安全保障的核心支撐，需實現生產監控、人員管理、應急響應、信息互通等關鍵功能，同時必須適應廠區腐蝕性氣體、粉塵、電磁干擾等特殊環境，滿足防爆、防火、防毒等安全規范。百實科技農藥廠弱電工程解決方案針對農藥廠的特殊性，規劃設計涵蓋多個子系統的弱電工程，旨在提升廠區安全管控水平、優化生產管理效率、保障生產運營穩定。

二、核心需求

　　1、安全管控：實現對生產車間、儲罐區、危化品倉庫等關鍵區域的實時視頻監控，配合入侵報警、周界防范等系統，杜絕安全隱患;滿足防爆、防腐要求，確保弱電設備在危險環境下穩定運行。

　　2、生產支撐：搭建穩定的工業以太網，實現生產設備、傳感器、PLC等設備的數據傳輸，支撐生產過程自動化管控;建設語音通信系統，保障各生產環節、管理部門的即時溝通。

　　3、應急響應：構建應急廣播、應急呼叫系統，配合消防報警系統，在突發安全事件時快速發布指令、組織疏散;實現各弱電系統的聯動，提升應急處置效率。

　　4、管理優化：通過門禁系統實現人員出入管控，結合考勤系統提升管理效率;搭建綜合布線系統，為各弱電子系統提供統一、可靠的傳輸通道，便于后期維護與擴展。

三、設計原則與依據

1、設計原則

　　??安全性優先：嚴格遵循化工行業安全規范，所有設備、材料均選用符合防爆、防腐、防火等級要求的產品，確保系統在危險環境下無安全風險。

　　??可靠性與穩定性：選用成熟、優質的設備與傳輸介質，優化系統架構，減少單點故障;針對農藥廠腐蝕性環境，對設備進行特殊防護處理，提升系統使用壽命。

　　??兼容性與擴展性：采用標準化、模塊化設計，確保各子系統間互聯互通;預留充足的接口與擴展空間，滿足后期生產擴容、技術升級的需求。

　　??易維護性：系統設計簡潔清晰，設備布局合理，配備完善的監控與診斷功能;選用通用性強的設備，降低維護難度與成本。

　　??經濟性：在滿足功能需求與安全規范的前提下，合理選擇設備與方案，控制工程成本;兼顧前期建設與后期運維成本，提升項目性價比。

2、設計依據

　　《智能建筑設計標準》

　　《建筑及建筑群綜合布線系統工程設計規范》

　　《安全防范工程技術標準》

　　《爆炸危險環境電力裝置設計規范》

　　《工業電視系統工程設計規范》

　　農藥廠提供的廠區總平面圖、生產工藝要求、安全管理規范等相關資料

四、核心子系統設計方案

1、綜合布線系統

　　??綜合布線系統是各弱電子系統的基礎傳輸平臺，需滿足數據、語音、視頻等多種信號的穩定傳輸，同時適應廠區特殊環境。

①系統架構

　　??采用星型拓?fù)浣Y(jié)構，分為工作區子系統、水平子系統、垂直干線子系統、管理間子系統、設備間子系統五個部分，確保傳輸路徑清晰、維護便捷。

②關鍵設計要點

　　??傳輸介質：核心干線選用萬兆多模光纖，支持大帶寬、長距離傳輸，滿足生產數據與視頻監控?cái)?shù)據的高速傳輸需求;水平區域選用超六類非屏蔽雙絞線，具備抗電磁干擾能力，且符合阻燃要求;在爆炸危險區域(如生產車間、儲罐區)，選用防爆型鎧裝雙絞線，外套防腐鋼管敷設。

　　??工作區設計：根據各區域功能需求配置信息點，生產車間、實驗室等區域的信息點選用防爆型信息插座，防護等級不低于IP65;辦公室、中控室等區域選用普通六類信息插座，每個工作區預留2個以上冗余信息點。

　　??管理間與設備間：在廠區各生產車間、辦公樓設置管理間，集中管理水平布線;在中控室設置設備間，安裝核心網絡設備、光纖配線架、雙絞線配線架等，設備間需配備恒溫、恒濕、防靜電設施，確保設備穩定運行。

　　??布線防護：所有布線均沿橋架或穿鋼管敷設，避免直接暴露在空氣中;在腐蝕性較強的區域，橋架與鋼管采用不銹鋼材質，并進行防腐涂層處理;線纜接頭處采用密封防水處理，防止腐蝕性氣體侵入。

2、視頻監控系統

　　視頻監控系統用于實時監控廠區各關鍵區域的生產狀態、人員活動、設備運行情況，及時發現安全隱患，為安全管理與應急處置提供可視化依據。

①系統架構

　　采用“前端采集-傳輸-后端存儲與顯示”的架構，前端攝像機采集視頻信號，通過綜合布線系統傳輸至中控室，由網絡視頻錄像機(NVR)進行存儲，同時在監控大屏實時顯示。

②關鍵設計要點

　　??前端設備選型與布局：在爆炸危險區域，選用防爆型網絡攝像機，防爆等級較高;在生產車間，選用高清紅外網絡攝像機，支持夜間監控，分辨率不低于1080P;在廠區出入口、周界、主干道，選用高清球型網絡攝像機，支持360°旋轉、變焦，實現大范圍監控。根據區域大小與監控需求，合理布置攝像機位置，確保無監控死角，重點區域?qū)崿F(xiàn)多機位覆蓋。

　　??傳輸方式：前端攝像機通過防爆型網線或光纖與管理間的交換機連接，視頻信號采用數字編碼傳輸，確保傳輸穩定、畫質清晰;遠距離傳輸采用光纖傳輸，避免信號衰減與干擾。

　　??后端存儲與顯示：選用高性能NVR，支持多路視頻實時存儲，存儲容量根據攝像機數量與存儲時間需求配置，確保視頻數據保存時間不低于90天;存儲設備支持RAID冗余備份，防止數據丟失。中控室設置拼接屏作為監控主顯示設備，實時顯示各區域監控畫面，同時配備操作臺，管理人員可通過客戶端軟件進行畫面切換、錄像回放、報警聯動等操作。

　　??報警聯動：視頻監控系統與入侵報警系統、消防報警系統聯動，當發生入侵或火災報警時，對應的攝像機自動切換至報警區域畫面，NVR啟動錄像抓拍，同時監控大屏彈出報警提示，便于管理人員快速響應。

3、入侵報警與周界防范系統

　　入侵報警與周界防范系統用于防范非法入侵，保護廠區財產與人員安全，尤其針對危化品倉庫、儲罐區等重點防護區域。

①系統架構

　　采用“前端探測-報警主機-聯動響應”的架構，前端探測器檢測到非法入侵信號，傳輸至報警主機，報警主機發出報警提示，并聯動視頻監控系統、應急廣播系統等進行響應。

②關鍵設計要點

　　??前端探測器選型與布局：廠區周界采用脈沖電子圍欄，沿圍墻或圍欄敷設，形成物理與電子雙重防護，電子圍欄具備防短路、防誤報功能，可準確識別非法翻越行為;在危化品倉庫、儲罐區等重點區域的出入口，安裝防爆型紅外對射探測器或微波探測器，檢測非法入侵;在辦公樓、中控室等重要管理區域，安裝緊急報警按鈕，便于人員在緊急情況下快速報警。

　　??報警主機設置：在中控室安裝報警主機，接入所有前端探測器信號，報警主機具備聲光報警功能，同時可通過軟件將報警信息推送至管理人員手機或上位機系統;報警主機支持報警記錄存儲與查詢，便于后續追溯。

　　??聯動響應：當發生入侵報警時，報警主機立即聯動視頻監控系統，將報警區域的攝像機畫面切換至監控大屏，并啟動錄像抓拍;同時聯動應急廣播系統，在報警區域播放警示語音，提醒人員注意安全;若報警發生在危化品相關區域，還可聯動消防系統，啟動相應的防護措施(如關閉閥門、開啟排風設備)。

4、語音通信與應急廣播系統

　　語音通信系統用于保障廠區各部門、各生產環節的即時溝通，應急廣播系統用于在突發安全事件(如火災、泄漏、爆炸)時快速發布應急指令，組織人員疏散與救援。

①語音通信系統設計

　　??系統架構：采用數字程控交換機系統，支持內線通話、外線接入(如電信、聯通線路)、來電顯示、通話錄音等功能;在各辦公室、生產車間操作室、中控室等區域設置防爆型或普通型電話機，滿足不同環境的通信需求。

　　??關鍵要點：生產車間、危化品倉庫等危險區域的電話機選用防爆型，防爆等級符合相關標準;交換機具備擴容功能，可根據廠區人員增加情況擴展分機數量;支持與應急廣播系統聯動，在緊急情況下可通過交換機將通話信號切換至廣播系統，實現緊急通知發布。

②應急廣播系統設計

　　??系統架構：采用“前端揚聲器-功率放大器-廣播主機”的架構，廣播主機部署在中控室，功率放大器根據揚聲器數量與功率配置，前端揚聲器分布在廠區各區域，通過線纜與功率放大器連接。

　　??關鍵要點：前端揚聲器選用防爆型，防護等級不低于IP65，適應廠區腐蝕性環境;在生產車間、倉庫、廠區主干道、食堂等人員密集或關鍵區域均需安裝揚聲器，確保廣播聲音清晰、覆蓋全面。廣播系統支持手動觸發與自動聯動，管理人員可通過廣播主機手動發布應急指令;同時與消防報警系統、入侵報警系統聯動，當發生緊急事件時，自動播放預設的應急廣播內容(如疏散指令、安全提示)。支持分區廣播功能，可針對特定區域(如發生事故的車間)發布廣播，避免影響其他區域正常生產。

5、門禁與考勤系統

　　門禁與考勤系統用于實現廠區人員出入管控與考勤管理，防止無關人員進入危險區域，提升廠區安全管理與人力資源管理效率。

①系統架構

　　采用“前端門禁設備-傳輸-后端管理平臺”的架構，前端門禁設備(讀卡器、指紋識別器、電鎖)采集人員身份信息，通過綜合布線系統傳輸至后端管理平臺，由平臺進行身份驗證與權限管理，同時記錄考勤數據。

②關鍵設計要點

　　??前端設備選型與布局：在廠區大門、辦公樓出入口、生產車間入口、危化品倉庫入口等區域設置門禁點;危化品倉庫、生產車間等危險區域的門禁設備選用防爆型，支持指紋+刷卡雙重識別，確保身份驗證準確;辦公樓、宿舍等區域可選用普通刷卡或指紋識別門禁設備。在門禁點配備電鎖(如電磁鎖、電插鎖)，并安裝緊急開門按鈕，在緊急情況下可手動開門。

　　??后端管理平臺：管理平臺具備人員信息管理、權限分配、門禁記錄查詢、考勤數據統計等功能;可根據人員崗位設置不同的出入權限，如普通員工僅可進入辦公區與指定生產區域，管理人員可進入所有區域;考勤系統支持自動統計員工上下班時間、請假、加班等數據，生成考勤報表，便于人力資源部門管理。

　　??聯動響應：門禁系統與視頻監控系統聯動，當人員刷卡或指紋識別進入時，對應的攝像機自動記錄人員圖像，便于后續追溯;與消防報警系統聯動，當發生火災時，所有門禁點自動解鎖，確保人員快速疏散。

6、工業以太網系統

　　工業以太網系統用于連接生產設備、PLC、傳感器、工控機等工業設備，實現生產數據的實時傳輸與共享，支撐生產過程自動化管控。

①系統架構

　　采用“核心層-匯聚層-接入層”三層架構，核心層部署工業核心交換機，匯聚層部署工業匯聚交換機，接入層部署工業接入交換機;核心層與匯聚層之間采用光纖鏈路連接，匯聚層與接入層之間采用雙絞線或光纖連接。

②關鍵設計要點

　　??設備選型：所有網絡設備均選用工業級產品，具備抗電磁干擾、耐腐蝕、寬溫工作(-40℃~70℃)能力，適應廠區惡劣生產環境;核心交換機選用萬兆工業交換機，支持冗余備份功能(如VRRP、鏈路聚合)，確保核心網絡穩定運行;匯聚層與接入層交換機選用千兆工業交換機，根據接入設備數量合理配置端口數量。

　　??網絡安全：工業以太網與辦公網絡進行物理隔離，防止辦公網絡的病毒與攻擊影響工業生產;在核心交換機部署防火墻、入侵檢測系統，對網絡數據進行過濾與監控，防止非法訪問與數據泄露;設置網絡管理平臺，實時監控網絡設備運行狀態、鏈路連接情況，及時發現并處理網絡故障。

　　??數據傳輸：采用TCP/IP協議進行數據傳輸，針對生產實時數據(如設備運行參數、傳感器數據)，優化網絡配置，確保數據傳輸延遲低、可靠性高;重要生產數據采用加密傳輸，防止數據被篡改或竊取。

　　百實科技農藥廠弱電工程解決方案就先敘述到這里，還有其他系統就不一一介紹了，如果您還想了解更加清楚，以及向知道自己對用的應場景的方案，請咨詢百實科技服務，下次將會為大家介紹相關農藥廠弱電工程解決方案的施工方案與驗收方案。
